alpha Advanced Line

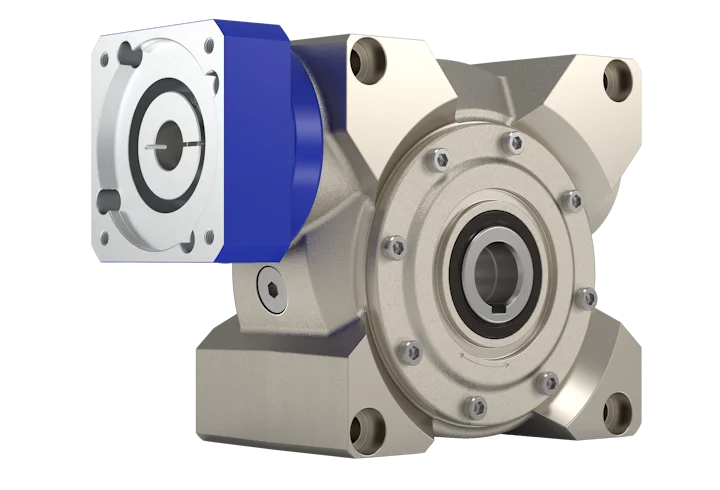

VH+

Schneckengetriebe

Das VH+ Getriebe aus der V-Drive-Familie überzeugt durch ein minimal verfügbares Verdrehspiel von ≤ 2 arcmin und eine leistungsstarke Hohlwelle. Die präzise ausgelegte Abtriebslagerung ermöglicht die zuverlässige Aufnahme hoher axialer und radialer Kräfte – ideal für Anwendungen mit hohen Antriebsdrehzahlen und dynamischen Anforderungen.

4 – 400

Übersetzung

74 – 1505 Nm

Max. Drehmoment

≤ 2 – 3 arcmin

Verdrehspiel

Technische Details
Weitere Hinweise
Verwandte Produkte
Beratung anfordern
Starke Performance

Besonders in Anwendungen mit hohen axialen und radialen Kräften

Kein Stick-Slip-Effekt

Dank der präzise ausgelegten Hohlflankenverzahnung tritt beim VH+-Getriebe kein Stick-Slip-Effekt auf. Das sorgt für gleichmäßige Bewegungsabläufe – besonders vorteilhaft bei langsamen oder präzisen Positionierbewegungen

Hohe Flexibilität

Neben der Abtriebsform Hohlwelle sind die VH+ in korrosionsbeständigem Design verfügbar

Technische Details

ProdukttypVH+
AusführungMF
Übersetzung4 – 400
Anzahl Baugrößen5
Max. Verdrehspiel c)jt≤ 2 – 3 arcmin
Max. DrehmomentT2α74 – 1505 Nm
Max. Antriebsdrehzahln1Max6000 rpm
VerdrehsteifigkeitCt21153 Nm/arcmin
Max. KippmomentM2KMax3059 Nm
c) Bezogen auf Referenzbaugrößen
Form des Abtriebs
Hohlwellenschnittstelle✓
Hohlwelle genutet✓
Abtrieb beidseitig✓
Form des Antriebs
Motoranbau✓
Ausprägung
Lebensmitteltaugliche Schmierung✓
Korrosionsbeständig✓
Zubehör (weitere Informationen finden Sie auf den entsprechenden Produktseiten)
Schrumpfscheibe✓
Dokumentname Dokumenttyp Sprache Downloads
SP+, TP+, HG+, SK+, SPK+, TK+, TPK+, SC+, SPC+, TPC+, VH+, VS+, VT+, DP+, HDP+

alpha Advanced Line

SP+, TP+, HG+, SK+, SPK+, TK+, TPK+, SC+, SPC+, TPC+, VH+, VS+, VT+, DP+, HDP+

 Broschüre / Katalog Deutsch
Herunterladen (24 KB) Im Viewer öffnen
VH+, VS+, VT+

Technische Daten / Maßblätter VH+ / VS+ / VT+

VH+, VS+, VT+

 Broschüre / Katalog Deutsch
Herunterladen (2 KB) Im Viewer öffnen
Technische Unterlagen V-Drive Advanced / Value / Basic

alpha Advanced Line / alpha Value Line / alpha Basic Line

Technische Unterlagen V-Drive Advanced / Value / Basic

 Betriebsanleitung Deutsch
Herunterladen (4 KB) Im Viewer öffnen

Dichtblechmontage

Betriebsanleitung Deutsch
Herunterladen (126 B) Im Viewer öffnen
Hinweisblatt Schrumpfscheibe

Schrumpfscheibe

Hinweisblatt Schrumpfscheibe

 Betriebsanleitung Deutsch
Herunterladen (751 B) Im Viewer öffnen

Bestellschlüssel / CAD-Daten VH+

 CAD / CAE Deutsch
Im Viewer öffnen

Kontaktieren Sie uns

Möchten Sie mehr über unsere Lösungen erfahren?
Wir beraten Sie gerne – persönlich, kompetent und ganz nach Ihren Bedürfnissen.

info@wittenstein.ch

+41 81 300 10 30
Zum Kontaktformular

Drehmomentstark und ruhig im Lauf

Metallbalgkupplung am Antrieb
Absolut spielfrei – für präzise Kraftübertragung
Lebensdauerfest & wartungsfrei – für dauerhafte Zuverlässigkeit ohne Instandhaltung
Thermischer Längenausgleich – schützt den Motor vor Beschädigung
Radialwellendichtring
Sehr lange Lebensdauer
Optimiert für den Dauerbetrieb
Antriebslagerung
Lagerpaket zur Aufnahme von Axial-und Radialkräften
Sehr gut geeignet für hohe Antriebsdrehzahlen
Abtriebslagerung
Hohe Überlastfähigkeit zur Aufnahme von axialen und radialen Kräften
Hohlflankenverzahnung
Stick-Slip-frei: Gleichmäßige Bewegung ohne Ruckeln – ideal für präzise Positionierungen.
Effizient: Hoher Wirkungsgrad durch reduzierte Reibung im Zahneingriff.
Kompakt & kraftvoll: Hohe Leistungsdichte bei minimalem Bauraum.

Weitere Informationen

Korrosionsbeständiges Design

cynapse® & Smart Services

Zubehör

alpha Advanced Line Getriebe sind mit erhöhter Beständigkeit und lebensmitteltauglicher Schmierung verfügbar.

Mit cynapse® und den Smart Services entfalten Sie das volle Potenzial Ihrer Antriebstechnik: Sensordaten werden intelligent verarbeitet, visualisiert und analysiert. Erfahren Sie, wie das Zusammenspiel aus Getriebe mit cynapse® und unseren Smart Services Ihre digitale Produktion schneller, sicherer und effizienter macht.

Mehr erfahren

Optimierung Ihrer Wertschöpfungskette: Nutzen Sie die Kombination aus Getriebe und Zubehör im Komplettpaket zur Verschlankung Ihrer internen Prozesse. Finden Sie Schrumpfscheiben zu unseren Produkten.
