alpha Linearsysteme
Seit vielen Jahren sind wir ausgewiesener Spezialist für Linearantriebssysteme mit Ritzel und Zahnstange. Unser besonderes Know-how liegt in der Konfiguration von Servomotor, Getriebe, Ritzel und Zahnstange zu einer überzeugenden Systemlösung. Um Ihre individuellen Anforderungen an den linearen Antrieb hinsichtlich Laufruhe, Positioniergenauigkeit und Vorschubkraft zu erfüllen, bieten wir Ihnen optimal auf Ihre Anwendung abgestimmte Lösungen an. Je nachdem, welche Ansprüche Sie an z.B. die Zahnstangen haben, nutzen wir unterschiedliche Fertigungsverfahren, die sich flexibel anpassen lassen. Unser Portfolio umfasst sowohl induktiv als auch einsatzgehärtete Zahnstangen mit perfekt abgestimmten Bohrungen und Längen. Innovative Montagekonzepte, wie z. B. der R-Flansch am Getriebe und INIRA® zur präzisen und effizienten Zahnstangenmontage, runden unsere Systeme ab.
Flexibilität durch variable Zahnstangenlängen
Bei unseren induktivgehärteten Zahnstangen im Value‑ und Advanced‑Segment haben Sie je nach Applikation die Wahl zwischen 1‑m‑ und 2‑m‑Längen – flexibel kombinierbar als 2 × 1 m oder 1 × 2 m.
Ritzel-Zahnstangen‑Systeme für höchste Ansprüche
Die Ritzel‑Zahnstangen‑Systeme von WITTENSTEIN alpha bewähren sich in einer Vielzahl anspruchsvoller Anwendungen – von Werkzeugmaschinen wie Portalfräsmaschinen über Laserschneidanlagen bis hin zu Automatisierungslösungen, z. B. für 7. Achsen.
Unser umfassendes Portfolio aus hochpräzisen Getrieben, Ritzeln, Zahnstangen sowie einem breit gefächerten Zubehörprogramm zur Nachschmierung bietet für jede Aufgabenstellung die passende Systemlösung.
Ihre Vorteile – Höchstleistung auf ganzer Linie
- Maximale Präzision
- Höchste Dynamik
- Optimale Steifigkeit
- Lange Lebensdauer
Abgestimmt für unterschiedliche Anforderungen
Das Premium Linear System setzt Maßstäbe für Anwendungen mit hohen bis sehr hohen Ansprüchen an Laufruhe, Positioniergenauigkeit und Vorschubkraft. Entsprechend abgestuft stehen neben den Premium Linear Systems für andere Anforderungen an Vorschubkraft, Positioniergenauigkeit und Laufruhe die Advanced Linear Systems und Value Linear Systems zur Verfügung.
alpha Value Line
- Max. Vorschubkraft
- 1.89 – 8 kN
- Max. Vorschubgeschwindigkeit
- 160 – 400 m/min
- Positioniergenauigkeit (Einzelantrieb)
- ≥ 140 µm
Ritzel-Zahnstangen-System im Value Segment mit R-Flansch
alpha Advanced Line
- Max. Vorschubkraft
- 1.37 – 21 kN
- Max. Vorschubgeschwindigkeit
- 45 – 570 m/min
- Positioniergenauigkeit (Einzelantrieb)
- ≥ 30 µm
Perfekt abgestimmte Linearsysteme mit Planeten-, Winkel-, Schneckengetrieben oder Servoaktuatoren
alpha Premium Line
- Max. Vorschubkraft
- 5.45 – 112 kN
- Max. Vorschubgeschwindigkeit
- 91 – 333 m/min
- Positioniergenauigkeit (Einzelantrieb)
- ≥ 30 µm
Die perfekte Lösung für lineare Vorschubantriebe für Werkzeugmaschinen und hochdynamische…
- Baugröße / Modul
- 1,5 mm – 8 mm
- Max. Vorschubkraft
- 2.3 – 135 kN
- Länge
- 167 – 2000 mm
Perfekt auf unsere Systeme abgestimmte Zahnstangen mit Längen von 500 - 2000 mm
- Baugröße / Modul
- 1,5 mm – 8 mm
- Max. Vorschubkraft
- Getriebeabhängig
- Ausführungen
- Werkseitige Montage
Vormontierte Ritzel für reduzierten Montageaufwand
alpha Advanced Line
- Füllmenge
- 125 cm³
- Anzahl der Auslässe
- 1
- Betriebsspannung
- 24 V
Schmierstoffgeber zur optimalen Nachschmierung offener Verzahnungen mit 125 cm3 Füllmenge
alpha Advanced Line
- Füllmenge
- 400 cm³
- Anzahl der Auslässe
- 1, 2, 3, 4
- Betriebsspannung
- 24 V
Schmierstoffgeber zur optimalen Nachschmierung offener Verzahnungen mit 400 cm3 Füllmenge
- Baugröße / Modul
- 1,5 mm – 8 mm
- Richtung Schrägungswinkel
- Gerade, links-, rechtssteigend
- Anschlussorientierung
- Gerade, winklig
Schmierritzel und Schmierachsen zur Nachschmierung der offenen Verzahnung
- Anzahl der Auslässe
- 2, 3, 4, 5, 6, 7, 8
- Einsatztemperatur (Abhängig vom eingesetzten Schmierstoff)
- 10°C - 60°C
- Schlauchanschluss
- Gerade, 6 mm
Progressivverteiler zur präzisen Schmierstoffverteilung
- Anzahl der Auslässe
- 2, 3, 4
- Einsatztemperatur (Abhängig vom eingesetzten Schmierstoff)
- 10°C - 60°C
- Schlauchanschluss
- Gerade, 6 mm
Splitter zur Schmierstoffverteilung
Für jede Anforderung das optimale Linearsystem

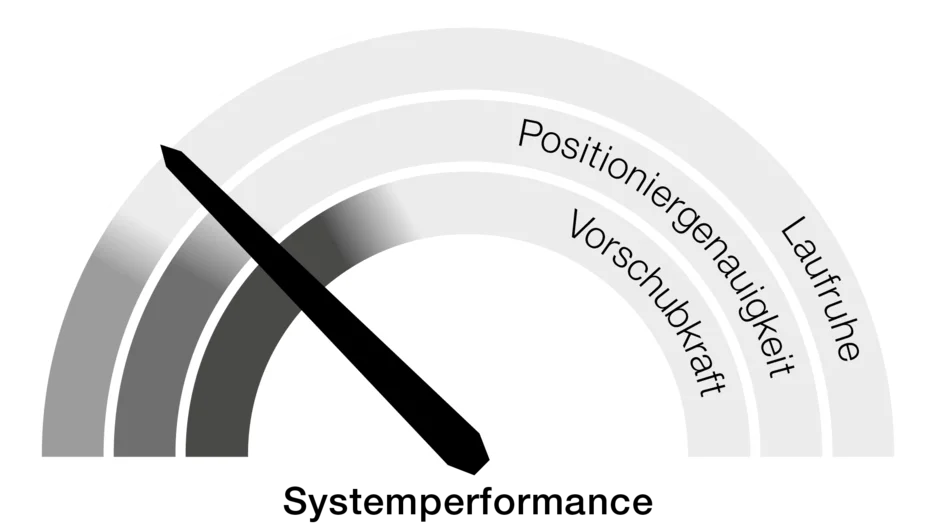

Die Value Linear Systems sind abgestimmt auf lineare Anwendungen im Value Segment mit vergleichsweise geringen Ansprüchen hinsichtlich Laufruhe, Positioniergenauigkeit und Vorschubkraft. Typische Einsatzgebiete in Holzbearbeitungsmaschinen, Plasmaschneidanlagen oder in der Automatisierung.
Value Linear Systems

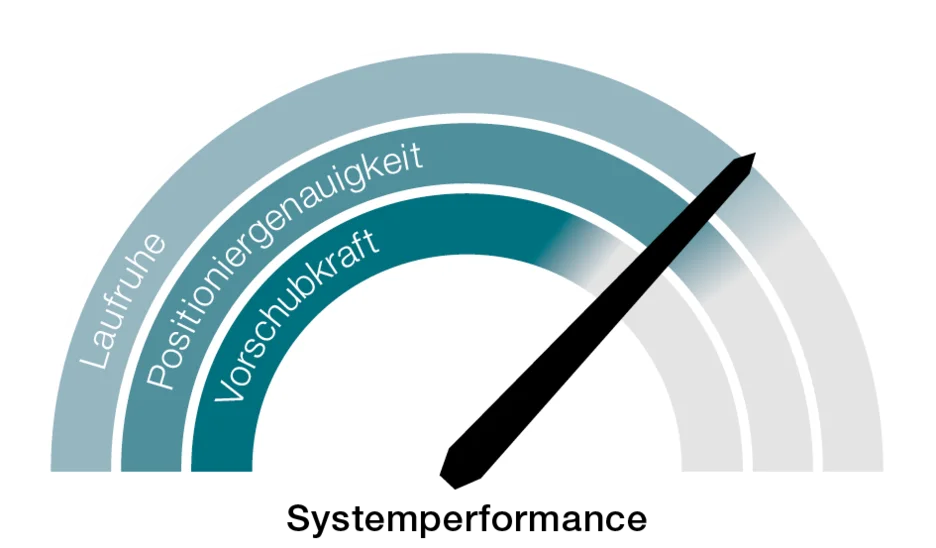

Advanced Linear Systems sind optimal abgestimmt auf Anwendungen mit mittleren bis hohen Anforderungen an Laufruhe, Positioniergenauigkeit und Vorschubkraft.
Typische Einsatzbereiche sind die Holz-, Kunststoff- und Verbundstoffbearbeitung, moderne Bearbeitungszentren sowie vielfältige Automatisierungslösungen.
Advanced Linear Systems

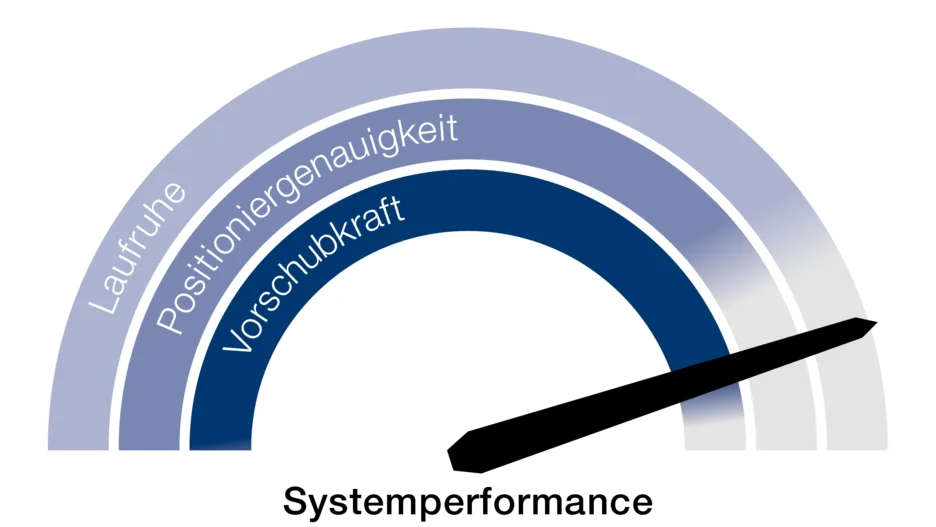

Die Premium Linear Systems sind besonders auf Anwendungen mit hohen bis sehr hohen Ansprüchen an Laufruhe, Positioniergenauigkeit und Vorschubkraft abgestimmt. Sie bieten maximale Leistungsdichte der Antriebe und höchste lineare Gesamtsteifigkeit. Ebenso äußerste Präzision – sowohl im Einzelantrieb als auch in Master-Slave-Konfiguration für höchstmögliche Freiheitsgrade in der Konstruktion.
Premium Linear Systems
Das alpha Vorzugslinearsystem – das Beste aus jedem Segment
Unsere Vorzugslinearsysteme setzen sich immer aus der idealen Kombination aus Getriebe, Ritzel, Zahnstange und Schmiersystem je Segment zusammen. Die Vorzugslinearsysteme sind hinsichtlich Auslastungsgrad der Einzelkomponenten, Vorschubkraft, Vorschubgeschwindigkeit und Steifigkeit für die Segmente Value, Advanced und Premium optimiert und passend ausgewählt. Damit entfällt für Sie eine individuelle und zeitintensive Auswahl der einzelnen Komponenten.
INIRA® Die Revolution in der Zahnstangen-Montage
INIRA® vereint unsere innovativen Konzepte für die einfache, sichere und effiziente Zahnstangen-Montage. Mit INIRA® clamping und INIRA® adjusting haben wir den Montagevorgang deutlich schneller, präziser und ergonomischer gemacht. INIRA® pinning setzt neue Maßstäbe im Verstiften und revolutioniert die Montage von Zahnstangen weiter.
Die Revolution in der Zahnstangenmontage
Einfach schneller und ergonomischer
Bisher war das Klemmen der Zahnstangen – beispielsweise mit Schraubzwingen – mit hohem Aufwand verbunden. INIRA® clamping integriert die Klemmvorrichtung in die Zahnstange. Die Klemmung erfolgt schnell und ergonomisch mit einer Montagehülse, die über den Kopf der Befestigungsschraube geführt wird.
Kürzeste Montagezeiten
Reduktion der Montagezeiten je nach Anwendungsfall um bis zu 50%.
Verbesserte Montageergonomie
Die einfache und kraftsparende Montage reduziert die körperliche Belastung.
Höchste Montagefreundlichkeit
Bei der Konstruktion muss nicht auf eine montagefreundliche Klemmung der Zahnstange geachtet werden. Es ergeben sich neue konstruktive Möglichkeiten.
Einfach sicherer und präziser.
In Kombination mit INIRA® clamping ist INIRA® adjusting die ideale Lösung für die optimale Einstellung des Übergangs zwischen zwei Zahnstangensegmenten. Mit dem innovativen Einstellwerkzeug kann der Übergang äußerst sicher und präzise mikrometergenau eingestellt werden.
Maximale Montagepräzision
Präzise ausgerichtete Übergänge gewährleisten höchste Positioniergenauigkeit des Linearantriebs über den kompletten Verfahrweg.
Kürzeste Einstellzeiten
Deutliche Reduktion des Montage- und Messaufwands am Zahnstangenübergang.
Einfach besser und effizienter
Die bisherige Methode zum Verstiften von Zahnstangen ist zeitaufwändig. Präzise Bohrungen müssen vorgenommen und dabei anfallende Späne sorgfältig entfernt werden. Mit INIRA® pinning bieten wir eine vollkommen neue Lösung zum spanlosen Verstiften, die den Montageaufwand enorm reduziert.
97,78% Zeitersparnis durch extrem schnelle Montage
Einfaches Verstiften der Zahnstange in 1 Minute statt wie bisher in bis zu 45 Minuten.
Kein Bohren und Reiben, 100% weniger Späne
Sehr sicher, da beim Verstiften keine Späne in der Fertigung anfallen. Eine aufwändige Reinigung nach der Montage entfällt.
Höchste Montagefreundlichkeit
Stark reduzierte Aufwände. Einfach zu handhaben in allen Einbaulagen.
