Nullspiel im Antrieb – maximale Präzision in der CNC-Bearbeitung
Galaxie®-Antriebstechnologie für hochpräzise, dynamische CNC-Maschinen von MAKA.
Wenn Antriebsspiel zur Präzisionsgrenze wird
In mehrachsigen CNC-Fräsköpfen bestimmen Antriebsspiel, Steifigkeit und Dynamik unmittelbar die erreichbare Konturgenauigkeit. Bereits geringes Spiel in A- und C-Achse führt zu addierten Toleranzen, eingeschränkter Oberflächenqualität und begrenzter Prozessstabilität – insbesondere bei hohen Vorschüben und häufigen Lastwechseln.
MAKA verfolgt daher konsequent das Ziel, Antriebsspiel vollständig zu eliminieren, um Präzision, Wiederholgenauigkeit und Zerspanungsleistung systemisch zu erhöhen.
Galaxie® Spielfreiheit ohne Kompromisse

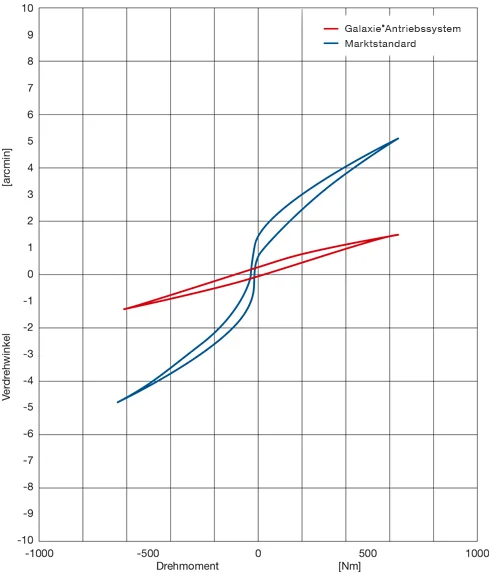

Mit dem Galaxie®-Antriebssystem setzt MAKA auf eine Antriebstechnologie, die sich grundlegend von konventionellen Getriebelösungen unterscheidet. Die vollständig spielfreie Kinematik erreicht – abhängig vom Vergleichsgetriebe – eine bis zu sechsfache Verdrehsteifigkeit.
Tests im Versuchsaufbau bestätigten die hohe Systemsteifigkeit, das dynamische Verhalten sowie die uneingeschränkte Serienfähigkeit. Auch der kurzfristige Retrofit einer bereits ausgelieferten Maschine zeigte: Leistungssteigerung ohne Anpassungsaufwand im Maschinenkonzept.
Unser Produkt im Einsatz bei MAKA
Mit dem Galaxie® hat WITTENSTEIN eine grundlegend neue Antriebsgattung entwickelt
Innovationskern ist eine elementar neue Getriebekinematik. Erstmals wird auf ein Zahnrad verzichtet. Stattdessen sorgen dynamisierte Zähne, die nadelartig um einen polygonförmigen Innenring gruppiert sind, für nahezu vollständigen Flächenkontakt bei der Kraftübertragung. Dadurch übertrifft Galaxie® die Leistungswerte anderer Antriebsgattungen um Faktoren: Es besitzt eine etwa sechsmal höhere Steifigkeit, einen bis zu 20 Prozent höheren Wirkungsgrad und völlige Spielfreiheit, auch im Nulldurchgang.
Leistungssteigerung für Serienmaschinen
Der Einsatz des Galaxie® in den CNC-Maschinen von MAKA bewirkt eine markant verbesserte Genauigkeit und Zerspanungsleistung. Konturen können jetzt noch präziser und wiederholgenauer gefahren werden. Außerdem erhöht die kompakte Bauweise des Antriebssystems die kinematische Flexibilität der Fräsköpfe. So können jetzt auch komplexere Formen herausgearbeitet werden – z. B. bei der Bearbeitung von PKW-Innenverkleidungen. Die verbesserte Steifigkeit sowie die hohe Dynamik der kompakten Hohlwelleneinheit sorgen für schnellere Bearbeitungsgeschwindigkeiten. Diese gehen aber nicht zu Lasten der Lebensdauer. Im Gegenteil: Berechnungen, in die z.B. Faktoren wie die Verfahrzyklen oder die Belastungen eingehen, weisen das Galaxie® als deutlich langlebiger als andere Hohlwellenantriebe aus.
Mit dem Galaxie®-Antriebssystem können wir jetzt auch wesentlich komplexere Formen herausarbeiten.
Industrie-4.0-fähige Antriebstechnologie
Optimale Integration: Galaxie® ist für die Integration in digitalisierte Maschinenkonzepte ausgelegt.
Datenbasierte Anwendungen: Die Antriebseinheit unterstützt datenbasierte Anwendungen wie Condition Monitoring, virtuelle Inbetriebnahme und zustandsorientierte Wartung - zentrale Bausteine für skalierbare Produktionssysteme im Hochleistungsmaschinenbau.
Mit Galaxie® zukunftsgewandt
Mit Galaxie® schafft MAKA die technologische Grundlage für noch steifere Maschinenkonzepte, höhere Prozesssicherheit und ein erweitertes Materialspektrum. Die Antriebstechnologie ermöglicht nicht nur Leistungssteigerungen in bestehenden Serien, sondern auch neue Konstruktionsansätze für zukünftige Maschinengenerationen.
Galaxie® wird damit zum strategischen Enabler für Präzision, Produktivität und Zukunftssicherheit im CNC-Maschinenbau.
