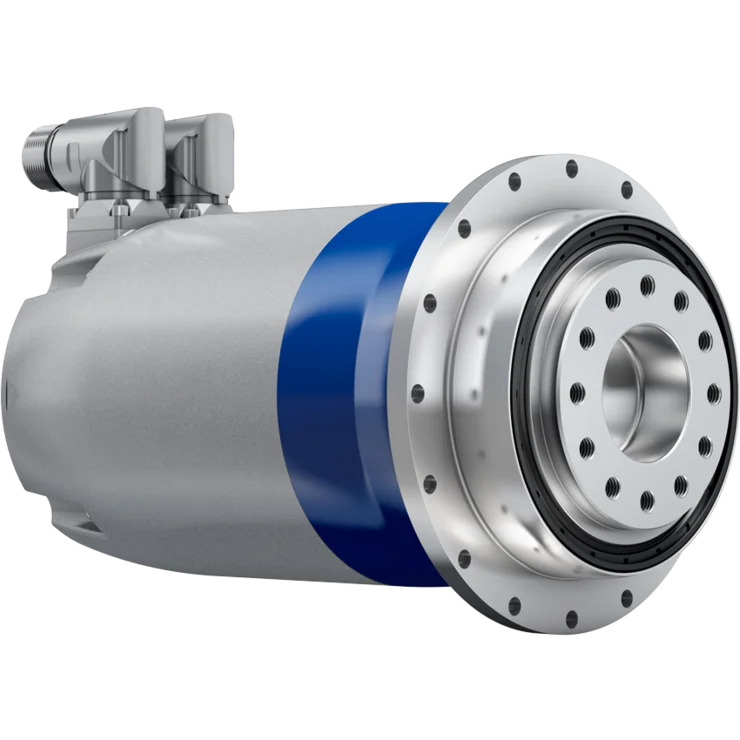

alpha Advanced Line

TPM⁺ HIGH TORQUE

Döner servo aktüatör

TPM⁺ HIGH TORQUE servo aktüatör, daha kısa çevrim süreleri için %50 daha fazla tork ve daha yüksek performans sunar. İlave bir planet dişli, burulma rijitliğini belirgin şekilde artırır. Bileşenlerin kompakt bir yapı içinde birleştirilmesi, esnek montaj seçenekleri sağlar.

22 – 220

Tahvil oranı

230 – 950 Nm

Maks. tork

≤ 1 arcmin

Dişli boşluğu

Daha fazla hassasiyet

Yüksek burulma rijitliği ve güçlü tork rezervi, oluşabilecek bozucu kuvvetlerde dahi tahrik kontrolünü sürekli kararlı tutar. Böylece güvenilir servo aktüatör, işiniz için en yüksek hassasiyeti garanti eder

Küçük yerleşim alanı

Servo aktüatörlerin kısa montaj boyu, makinenizin ve tesisinizin daha kompakt tasarlanmasını sağlar

Daha yüksek verimlilik

Düşük atalet momenti ve yüksek güç yoğunluğu, sağlanan enerjinin daha verimli kullanılmasını sağlar

Ürün tipi		TPM⁺ HIGH TORQUE
Tahvil oranı		22 – 220
Gövde büyüklüğü sayısı		3
Maks. dişli boşluğu ^c)	j_t	≤ 1 arcmin
Maks. ivmelenme torku	T_2b	950 Nm
Maks. çıkış devri	n_2Max	220 rpm
Burulma rijitliği	C_t21	730 Nm/arcmin
Maks. devrilme momenti	M_2KMax	1335 Nm
Çalışma gerilimi	U_D	320 V; 560 V
^c)Referans gövde büyüklükleri ile ilişkilidir

Tutma freni	✓
Çıkış formu
Flanş	✓
Sistem çıkışı	✓
Özellikler
Gıdaya uygun yağlama ^{a) b)}	✓
Korozyona dayanıklı ^{a) b)}	✓
Sistem çözümleri
Lineer sistem (pinyon / kremayer)	✓
Aksesuar (daha fazla bilgi için ilgili ürün sayfalarına bakın)
Kaplin	✓
Güç kablosu, sinyal kablosu, hibrit kablo	✓
^a)Güç azaltımı: Teknik veriler talep üzerine sunulur ^b) Lütfen WITTENSTEIN alpha ile iletişime geçin

Belge adı	Belge türü	Dil	İndirmeler
alpha Mechatronic Systems premo^®, TPM⁺	Broşür /Katalog	Nötr	İndir (13 KB) Görüntüleyicide aç
Teknik veriler / Ölçü çizelgeleri TPM⁺	Broşür /Katalog	Nötr	İndir (2 KB) Görüntüleyicide aç
Montageanleitung_Aktuatoren	Ek bilgi sayfası	Nötr	İndir (1 KB) Görüntüleyicide aç
Startup Guide TPM+ B&R acopos B&R Acopos	Kullanım kılavuzu	Nötr	İndir (1 KB) Görüntüleyicide aç
Startup Guide TPM+ Bosch Indradrive Bosch Rexroth IndraDrive	Kullanım kılavuzu	Nötr	İndir (1 KB) Görüntüleyicide aç
Startup Guide TPM+ Kollmorgen Servostar s700 Kollmorgen Servostar S700	Kullanım kılavuzu	Nötr	İndir (1 KB) Görüntüleyicide aç
Startup Guide TPM+ Siemens Sinamics s120 Siemens SINAMICS S120	Kullanım kılavuzu	Nötr	İndir (1 KB) Görüntüleyicide aç
Teknik veriler (CAD, boyut çizelgesi, veri sayfası) TPM⁺ HIGH TORQUE	CAD / CAE	Nötr	Görüntüleyicide aç
