alpha Premium Line

premo^® XP Line

Name: premo® XP Line
Brand: WITTENSTEIN group

Servoactuator

De servoactuator premo^® XP Line staat voor bijzonder hoge vermogensdichtheid en belastbaarheid, zeer lage speling, hoge torsiestijfheid en hoogste belastbaarheid van de uitgaande lagers. De uitgaande as maakt door zijn variabele uitvoering een flexibele verbinding mogelijk. Dankzij de standaard HIPERFACE DSL^® singleturn-encoder met functionele veiligheid wordt de servoactuator aangesloten op technologie met één kabel.

16 – 100

Overbrengingsverhouding

35 – 450 Nm

Max. koppel

≤ 2 – 4 arcmin

Speling

Betere efficiëntie

Het lage traagheidsmoment en de hoge vermogensdichtheid zorgen voor een betere benutting van de toegevoerde energie

Kleiner opsteloppervlak

De geringe inbouwlengte van de servoactuatoren zorgt voor een compacter design van de machine

Verhoogde productiviteit

Het plus aan stijfheid en dynamiek zorgt voor hogere prestaties van uw machine

Producttype		premo^® XP Line
Overbrengingsverhouding		16 – 100
Aantal bouwgroottes		3
Max. speling ^c)	j_t	≤ 2 – 4 arcmin
Max. versnellingskoppel	T_2b	450 Nm
Max. uitgaande snelheid	n_2Max	375 rpm
Torsiestijfheid	C_t21	45 Nm/arcmin
Max. kipkoppel	M_2KMax	1296 Nm
Bedrijfsspanning	U_D	320 V; 560 V
^c)Met betrekking tot referentiebouwgroottes

Digitale encoder		✓
1-kabelaansluiting		✓
Houdrem		✓
Vorm uitgang
Gladde as (massieve as)		✓
As met spie ^d)		✓
Evolvente as (DIN 5480)		✓
Systeemuitgang		✓
Kenmerk
Flens met sleufgaten		✓
Smering geschikt voor voedingsproducten ^{a) b)}		✓
Systeemoplossingen
Lineair systeem (tandheugel / tandwiel)		✓
Accessoire (zie de betreffende productpagina’s voor meer informatie)
		✓

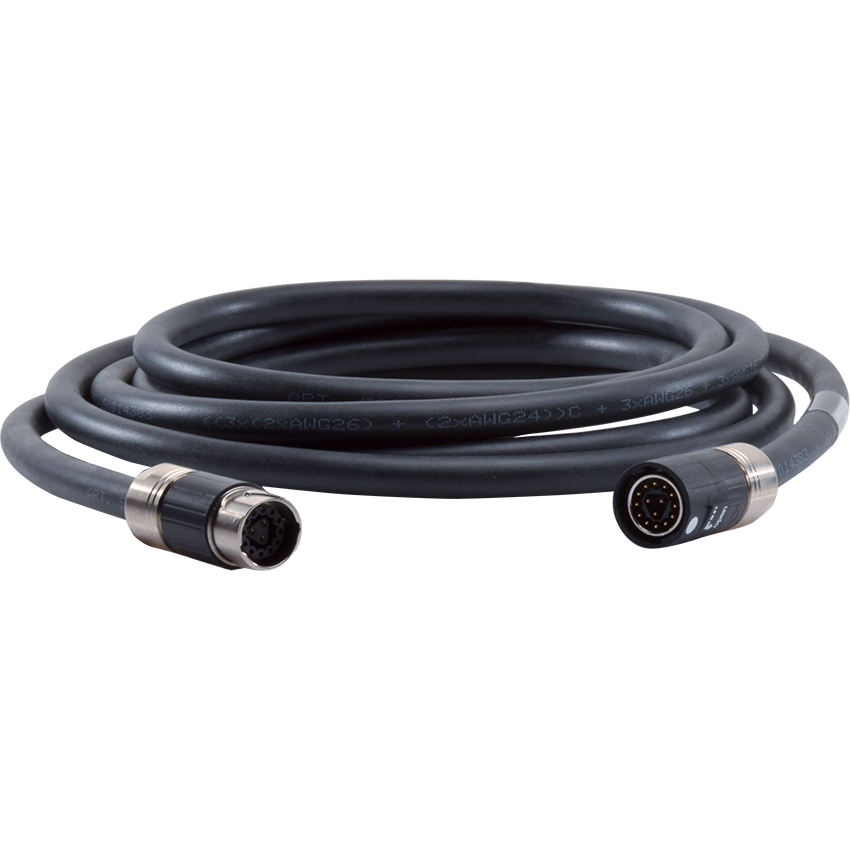

Voedingskabel, signaalkabel, hybride kabel		✓
^a) Vermogensreductie: Technische gegevens verkrijgbaar op aanvraag ^b) Gelieve contact op te nemen met WITTENSTEIN alpha ^d) Vermogensreductie: Maak voor een gedetailleerde configuratie gebruik van onze configuratiesoftware cymex^®

Documentnaam	Documenttype	Taal	Downloads
alpha Mechatronic Systems premo^®, TPM⁺	Brochure/catalogus	Neutraal	Download (13 KB) Openen in viewer
Technical data / Dimension sheets premo®	Brochure/catalogus	Neutraal	Download (2 KB) Openen in viewer
CAD/CAE premo® XP Line	CAD / CAE	Neutraal	Openen in viewer
