Førsteklasses gear og drivsystemer
WITTENSTEIN galaxie udvikler, producerer og markedsfører banebrydende gear og drivsystemer baseret på et helt nyt funktionsprincip. Med denne unikke ekspertise er WITTENSTEIN galaxie verdensførende inden for roterende mekatronisk drivteknologi.
Vores kompetenceområder
Galaxie®-gear revolutionerer revolverhovedet i den nye INDEX ABC CNC-drejebænk. Mens maskinkonceptet, arbejdsområdet, pladsbehovet, cyklustiderne og skærekvaliteten svarer til den tidligere version, er det øverste revolverhoved blevet fuldstændig omdefineret takket være Galaxie®. Denne innovation muliggør alsidige nye bearbejdningsmuligheder og udvider udvalget af emner. Det store spring i ydeevne blev opnået ved at erstatte den stive Hirth-kobling og den hydrauliske fastspænding med den kompakte Galaxie® GS 190 fra Galaxie accuracy line – med et optimeret lejekoncept for maksimal præcision.
Electroimpact, en global markedsleder inden for automatisering til luftfartsindustrien, benytter Galaxie® til sine automatiske fiberplaceringssystemer. Disse AFP-systemer fremstiller store kompositdele til Boeing, Airbus, Bombardier, Embraer og NASA. I 2016 opnåede Electroimpact et gennembrud med hensyn til ydeevne, skala og præcision ved at integrere WITTENSTEIN Galaxie®-systemet. Resultatet: øget nøjagtighed og pålidelighed i forbindelse med yderst komplekse automatiseringsprocesser inden for flysamling og kompositproduktion.
Til sine Modu-C CS-kapselfyldemaskiner havde Harro Höfliger brug for en kompakt aktuator uden spil til drejebordets kinematik. Galaxie® D135-aktuatoren fra WITTENSTEIN galaxie opfyldte disse krav til fulde. Den tilbyder enestående præcision og dynamik, samtidig med at den forenkler konstruktion, montering og service. Denne integrerede løsning optimerer maskinens ydeevne og sikrer pålidelig drift i krævende farmaceutiske produktionsmiljøer.
Inden for medicinsk teknologi er præcision og pålidelighed af afgørende betydning. Robotassisteret kirurgi og diagnostiske systemer kræver drivløsninger uden slør og med maksimal positionsnøjagtighed. Galaxie®-gearkasser og aktuatorer af WITTENSTEIN leverer disse egenskaber og muliggør jævne, kontrollerede bevægelser i kirurgiske robotter og billeddannelsessystemer. Deres kompakte design og høje momenttæthed sikrer minimal pladsbehov og kompromisløs sikkerhed – hvilket er afgørende for avanceret medicinsk robotteknologi.
I halvlederproduktion er gear uden slør og maksimal positionsnøjagtighed afgørende. Galaxie®-gear og -aktuatorer tilbyder enestående stivhed og præcision i et kompakt design, hvilket gør dem ideelle til håndtering af wafers, litografi og inspektionsudstyr. Deres unikke kinematik sikrer stabile processer og ensartet kvalitet, selv under krævende forhold.
GALAXIE® – funktionsprincip illustreret ved hjælp af et eksempel på en miniaturized Galaxie®
Det innovative kerneelement i det nye Galaxie®-drivsystem er den næsten fuldstændige overfladekontakt under kraftoverførslen. Dette resulterer i en tandkontaktflade, der er seks og en halv gange større sammenlignet med konventionelle involut-tænder med linjekontakt. For at opnå denne maksimale kontakt har vi implementeret et fundamentalt nyt koncept: De enkelte tænder føres samtidigt langs et indvendigt tandkranshjul. Tandfladens geometri er baseret på en logaritmisk spiral, hvilket gør det muligt for tænderne at gribe ind i den indvendige tandkrans over hele overfladen.
Førsteklasses gear og drivsystemer – en banebrydende innovation inden for præcision

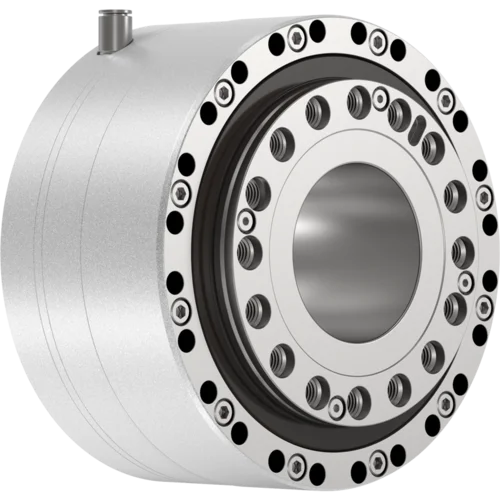

WITTENSTEIN galaxie GmbH udvikler og producerer banebrydende gearkasser og drivsystemer, hvis overlegenhed bygger på et helt nyt funktionsprincip: Absolut nul-spil, maksimal stivhed og dynamisk positionsnøjagtighed, optimale synkroniseringsegenskaber, slidfrihed samt en stor hulaksel gør Galaxie®-gearkasser og -aktuatorer til den teknologisk førende løsning på markedet for præcisionsgearkasser. Med vores unikke ekspertise er vi den globale teknologileder inden for roterende mekatroniske drivteknologier og betjener mekanisk og anlægsingeniørvirksomhed, medicinal- og emballageindustrien, automatisering og medicinsk robotik, ikke kun i Tyskland og nabolandene som Østrig og Schweiz, men også i USA og Japan. Vores vedligeholdelsesfrie gear forbedrer ikke kun produktkvaliteten, men øger også præcisionen i enhver anvendelse. Vores konfigurerbare totalløsning kan tilpasses perfekt til specifikke kundekrav. Med vores produkter og løsninger når du dine mål på kortest mulig tid – for en levetid.
Vi udvikler løsninger skræddersyet til dine krav
Vi designer gerne en løsning, der opfylder dine specifikke applikationsbehov. Udnyt vores ingeniørers ekspertise og vores teams engagement i at levere skræddersyede og højtydende løsninger.
