Teknisk support og simuleringer til en ny produktlinje til letvægtsprodukter
Med Lisocore®-produktlinjen begav Lightweight Solutions GmbH og datterselskabet Iws maschinenbau GmbH sig ud på helt nyt territorium. Målet var en automatiseret produktlinje til op til to millioner kvadratmeter Lisocore® om året med høj driftssikkerhed og fleksibilitet. WITTENSTEIN støttede projektet med omfattende teknisk rådgivning, herunder storskala-simuleringer og detaljerede dimensioneringsberegninger. Ved hjælp af SAM og cymex® 5 blev belastnings- og bevægelsesdata for transportbåndselementer, portalkaksler og løfteenheder simuleret og optimeret. Dette gjorde det muligt at tilpasse motor-gearkassekombinationer præcist til anvendelsen og at vælge gearens størrelse, så den maksimale motorbelastning forbliver på 75 til 80 procent. Resultatet er jævn drift, konstruktionssikkerhed og tilstrækkelige reserver til fremtidige krav, såsom tykkere materialer.
Servogear og dimensioneringssoftware til ca. 100 akser
Lisocore®-produktlinjen dækker omkring 500 kvadratmeter og omfatter boring, limning, tilførsel og sammenføjning af dæklag med den tredimensionelle kerne. Der anvendes omkring 100 akser, som alle er udstyret med servogear af WITTENSTEIN. Vinkelgear i størrelse 240 SPK+ med integreret udgangstrin anvendes til løftearme på grund af deres høje ydeevne og vridstivhed. Z-aksen på pladevenderen er udstyret med kraftfulde planetgear i RP+-serien, hvilket sikrer maksimal positionsnøjagtighed. I transport- og positioneringsmodulerne anvendes økonomiske gearkasser i CP-serien, mens kompakte XP+- og TP+-gear dominerer i fladpressen, portalkakserne og tandhjulssystemerne. Hele drivlinjen er designet ved hjælp af cymex® 5 med adgang til tusindvis af motor- og gearvarianter.
Vores produkter i brug hos Lightweight Solutions GmbH
SPK+
De anvendes til løftearmene på pladevenderne, og deres høje ydeevne og vridstivhed muliggør en præcis og dynamisk håndtering af dæklagene.
RP+
De er monteret i de to aktuatorer på Z-aksen på pladevenderen, og deres høje niveau af stivhed sikrer maksimal positionsnøjagtighed under løft og placering.
CP
Anvendes i transport- og positioneringsmoduler umiddelbart efter den dobbelte tilførselsstation som en prisvenlig basismodel, der sikrer en pålidelig strøm af materiale.
XP+
Disse ekstremt kompakte gear med høj effektdensitet, der hovedsageligt anvendes i forbindelse med fladpresser og i portalkraner, er delvist udformet som tandstangs- og tandhjulssystemer.
TP+
Anvendt i portalkonstruktionens akser på de automatiske bore- og limningsstationer samt på portalkonstruktionspalleteringsmaskinen, hvilket muliggør kompakte og højtydende aksedesign.

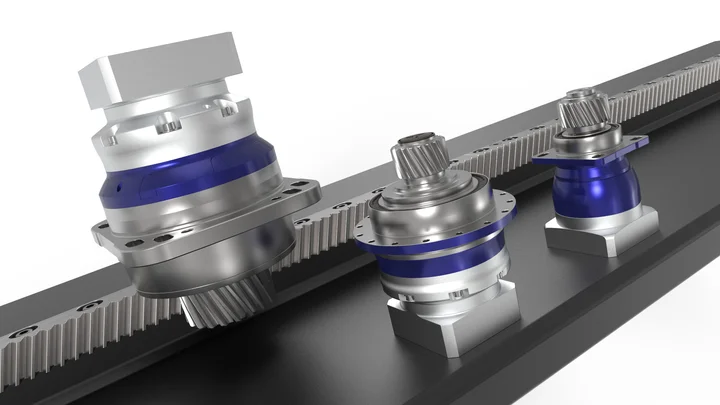

Tandstangsdrev med tandhjul
Integreret i udvalgte akser på produktlinjen, især i portalkonstruktioner, til at understøtte dynamiske positioneringsopgaver.
