alpha Advanced Line

SP+

Planetengetriebe

Das spielarme Planetengetriebe SP+ mit Abtriebswelle ist in der Standardausführung die ideale Lösung für Anwendungen, die höchste Positioniergenauigkeit und dynamische Zyklusprozesse erfordern. Das SP+ HIGH SPEED wurde speziell für Applikationen entwickelt, bei denen extreme Drehzahlen im Dauerbetrieb gefordert sind.

3 – 100

Übersetzung

48 – 5700 Nm

Max. Drehmoment

≤ 1 – 4 arcmin

Verdrehspiel

Technische Details
Weitere Hinweise
Verwandte Produkte
Beratung anfordern
Positioniergenauigkeit

Hohe Verdrehsteifigeit und ein konstantes Verdrehspiel über die gesamte Getriebelaufzeit sorgen für eine gleichbleibend hohe Performance

Laufruhe

Optimale Gleichlaufeigenschaften für gleichmäßige Bewegungen und ein geringes Laufgeräusch für reduzierte Schwingungen

Wartungsarmut

Höchste Qualitätsansprüche für eine lange Lebensdauer und Verlängerung von Wartungsintervallen

Technische Details

ProdukttypSP+SP+ HIGH SPEEDSP+ HIGH SPEED reibungsoptimiert
AusführungMFMCMC-L
BetriebsartZyklusbetriebDauerbetriebDauerbetrieb
Übersetzung3 – 1003 – 1003 – 10
Anzahl Baugrößen765
Max. Verdrehspiel – Standard c)jt≤ 3 arcmin≤ 4 arcmin≤ 4 arcmin
Max. Verdrehspiel – Reduziert c)jt≤ 1 arcmin≤ 2 arcmin≤ 2 arcmin
Max. DrehmomentT2α48 – 5700 Nm68 – 3600 Nm180 – 3600 Nm
Max. Antriebsdrehzahln1Max8500 rpm6000 rpm6000 rpm
VerdrehsteifigkeitCt21550 Nm/arcmin550 Nm/arcmin550 Nm/arcmin
Max. KippmomentM2KMax5000 Nm5000 Nm310 Nm
c) Bezogen auf Referenzbaugrößen
ProdukttypSP+SP+ HIGH SPEEDSP+ HIGH SPEED reibungsoptimiert
AusführungMFMCMC-L
Form des Abtriebs
Welle glatt✓✓✓
Welle mit Passfeder d)✓✓✓
Zahnwelle (DIN 5480)✓✓✓
Aufsteckwelle✓✓✓
Form des Antriebs
Motoranbau✓✓✓
Separatversion✓
Ausprägung
Flansch mit Langlöchern✓
ATEX (2014/34/EU) a)✓✓
Lebensmitteltaugliche Schmierung a) b)✓✓✓
Korrosionsbeständig a) b)✓✓✓
Massenträgheitsoptimiert a)✓✓✓
Systemlösungen
Linearsystem (Ritzel / Zahnstange)✓✓
Servoaktuator✓
Zubehör (weitere Informationen finden Sie auf den entsprechenden Produktseiten)
Kupplung✓✓✓
Schrumpfscheibe✓✓✓
a) Leistungsreduzierung: Technische Daten auf Anfrage erhältlich
b) Bitte Rücksprache mit WITTENSTEIN alpha
d) Leistungsreduzierung: Für eine detailliertere Auslegung nutzen Sie bitte unsere Auslegungssoftware cymex®
Dokumentname Dokumenttyp Sprache Downloads
SP+, TP+, HG+, SK+, SPK+, TK+, TPK+, SC+, SPC+, TPC+, VH+, VS+, VT+, DP+, HDP+

alpha Advanced Line

SP+, TP+, HG+, SK+, SPK+, TK+, TPK+, SC+, SPC+, TPC+, VH+, VS+, VT+, DP+, HDP+

 Broschüre / Katalog Deutsch
Herunterladen (24 KB) Im Viewer öffnen

Technische Daten / Maßblätter SP+

 Broschüre / Katalog Deutsch
Herunterladen (2 KB) Im Viewer öffnen
Betriebsanleitung inklusive Montageanleitung SP+

alpha Advanced Line

Betriebsanleitung inklusive Montageanleitung SP+

 Betriebsanleitung Deutsch
Herunterladen (4 KB) Im Viewer öffnen

Bestellschlüssel / CAD Daten SP+

 Betriebsanleitung Deutsch
Im Viewer öffnen

Dichtblechmontage

Betriebsanleitung Deutsch
Herunterladen (126 B) Im Viewer öffnen
Betriebsanleitung SP+ ATEX MF

alpha Advanced Line

Betriebsanleitung SP+ ATEX MF

 Betriebsanleitung (ATEX) Deutsch
Herunterladen (2 KB) Im Viewer öffnen
Betriebsanleitung SP+ ATEX MC

alpha Advanced Line

Betriebsanleitung SP+ ATEX MC

 Betriebsanleitung (ATEX) Deutsch
Herunterladen (2 KB) Im Viewer öffnen

Kontaktieren Sie uns

Möchten Sie mehr über unsere Lösungen erfahren?
Wir beraten Sie gerne – persönlich, kompetent und ganz nach Ihren Bedürfnissen.

info@wittenstein-alpha.de

+49 7931 493-0
Zum Kontaktformular

Der klassische Allrounder

Anbindung verschiedener Motorwellen durch hohe Vielfalt an Klemmnabendurchmessern
Hohe Laufruhe durch Schrägverzahnung
Kegelrollenlager für die Aufnahme axialer und radialer Kräfte
Vielfältige Abtriebsformen

Shift to Xtra Performance

Für mehr Produktivität, Präzision und Platzersparnis

Das XP+ entdecken

Weitere Informationen

FAST LANE

SP+ HIGH SPEED

Korrosionsbeständiges Design

cynapse® & Smart Services

Zubehör

Kurze Lieferzeit für ausgewählte Produktkonfigurationen verfügbar.

Mehr erfahren

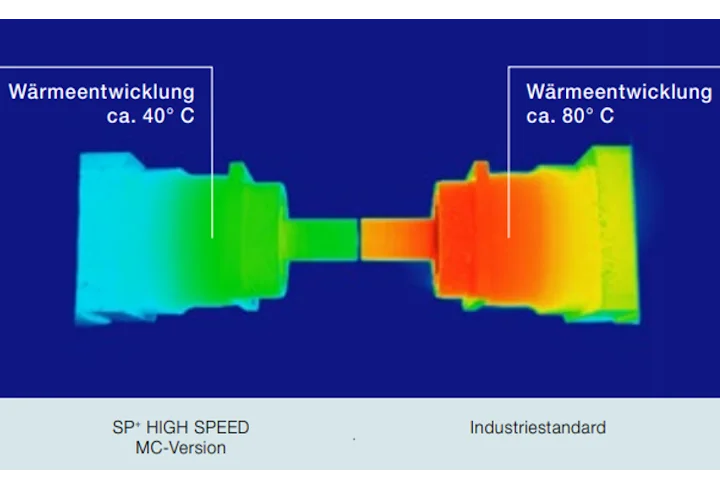

Das SP+ HIGH SPEED ermöglicht neue Dimensionen der Leistungsübertragung für Anwendungen im Dauerbetrieb. Höhere Nenndrehzahlen sowie eine gesteigerte Lebensdauer von bis zu 30.000 Stunden sind möglich.
