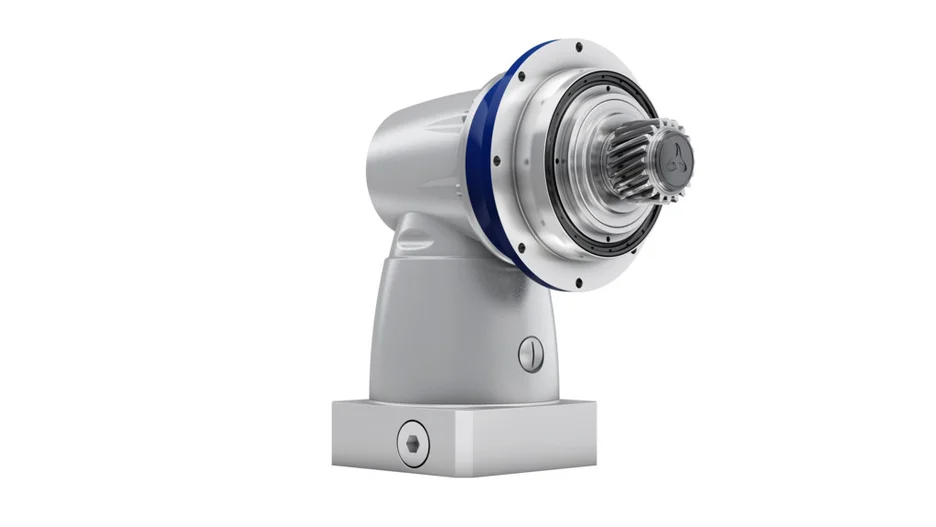

alpha Advanced Line

TPC+

Kegelradgetriebe

Die spielarmen Winkelgetriebe mit TP+ kompatiblem Abtriebsflansch. Durch den axial kurzen Aufbau kommt die Getriebebaureihe TPC+ in kompakten Maschinen zum Einsatz. Sie überzeugt besonders in dynamischen Applikationen durch Präzision, Drehmoment und Effizienz.

4 – 20

Übersetzung

48 – 2560 Nm

Max. Drehmoment

≤ 2 – 4 arcmin

Verdrehspiel

Technische Details
Weitere Hinweise
Verwandte Produkte
Beratung anfordern
Kompaktheit

Hohe Drehmomentendichte dank hoher Leistungsfähigkeit und kurzer axialer Baulänge

Geschwindigkeit

Höchste Geschwindigkeit steigert den Maschinenoutput

Effizienz

Reibverluste durch intelligenten Aufbau auf ein Minimum reduziert

Technische Details

ProdukttypTPC+
AusführungMF
Übersetzung4 – 20
Anzahl Baugrößen5
Max. Verdrehspiel c)jt≤ 2 – 4 arcmin
Max. DrehmomentT2α48 – 2560 Nm
Max. Antriebsdrehzahln1Max6000 rpm
VerdrehsteifigkeitCt21407 Nm/arcmin
Max. KippmomentM2KMax3280 Nm
c) Bezogen auf Referenzbaugrößen
Form des Abtriebs
Flansch✓
Systemabtrieb✓
Form des Antriebs
Motoranbau✓
Ausprägung
Lebensmitteltaugliche Schmierung a) b)✓
Systemlösungen
Linearsystem (Ritzel / Zahnstange)✓
Zubehör (weitere Informationen finden Sie auf den entsprechenden Produktseiten)
Kupplung✓
a) Leistungsreduzierung: Technische Daten auf Anfrage erhältlich
b) Bitte Rücksprache mit WITTENSTEIN alpha
Dokumentname Dokumenttyp Sprache Downloads
SP+, TP+, HG+, SK+, SPK+, TK+, TPK+, SC+, SPC+, TPC+, VH+, VS+, VT+, DP+, HDP+

alpha Advanced Line

SP+, TP+, HG+, SK+, SPK+, TK+, TPK+, SC+, SPC+, TPC+, VH+, VS+, VT+, DP+, HDP+

 Broschüre / Katalog Deutsch
Herunterladen (24 KB) Im Viewer öffnen
SC+, SPC+, TPC+

Technische Daten / Maßblätter SC+ / SPC+ / TPC+

SC+, SPC+, TPC+

 Broschüre / Katalog Deutsch
Herunterladen (1 KB) Im Viewer öffnen
Technische Unterlagen TP+

alpha Advanced Line

Technische Unterlagen TP+

 Betriebsanleitung Deutsch
Herunterladen (4 KB) Im Viewer öffnen

Dichtblechmontage

Betriebsanleitung Deutsch
Herunterladen (126 B) Im Viewer öffnen

Bestellschlüssel / CAD-Daten NPR

CAD / CAE Deutsch
Im Viewer öffnen

Bestellschlüssel / CAD-Daten TPC+

 CAD / CAE Deutsch
Im Viewer öffnen

Kontaktieren Sie uns

Möchten Sie mehr über unsere Lösungen erfahren?
Wir beraten Sie gerne – persönlich, kompetent und ganz nach Ihren Bedürfnissen.

info@wittenstein.de

+49 7931 493-0
Zum Kontaktformular

Starke Leistung mit geringer Temperaturentwicklung

Reibverluste durch intelligenten Aufbau reduziert auf ein Minimum
Hochwertige Verzahnungsqualität sorgt für:
• Präzision durch minimales Verdrehspiel
• hohe Laufruhe und gleichmäßiges Laufverhalten
Geringe Temperaturentwicklung auch bei hohen Drehzahlen
Kompatibler Abtrieb zur TP+ Baureihe
Metallbalgkupplung am Antrieb: Längenkompensation zum Schutz der Motorlagerung

Weitere Informationen

Advanced Linear System mit TPC+

cynapse® & Smart Services

Zubehör

Das TPC+ für aufeinander abgestimmte Ritzel-Zahnstangensysteme für mittlere bis hohe Anforderungen. Typische Einsatzgebiete in der Holz-, Kunst- und Verbundstoffbearbeitung in Bearbeitungszentren oder in der Automatisierung.

Mehr erfahren

Mit cynapse® und den Smart Services entfalten Sie das volle Potenzial Ihrer Antriebstechnik: Sensordaten werden intelligent verarbeitet, visualisiert und analysiert. Erfahren Sie, wie das Zusammenspiel aus Getriebe mit cynapse® und unseren Smart Services Ihre digitale Produktion schneller, sicherer und effizienter macht.

Mehr erfahren

Optimierung Ihrer Wertschöpfungskette: Nutzen Sie die Kombination aus Getriebe und Zubehör im Komplettpaket zur Verschlankung Ihrer internen Prozesse. Finden Sie passende Metallbalgkupplungen zu unseren Produkten.

Mehr erfahren
